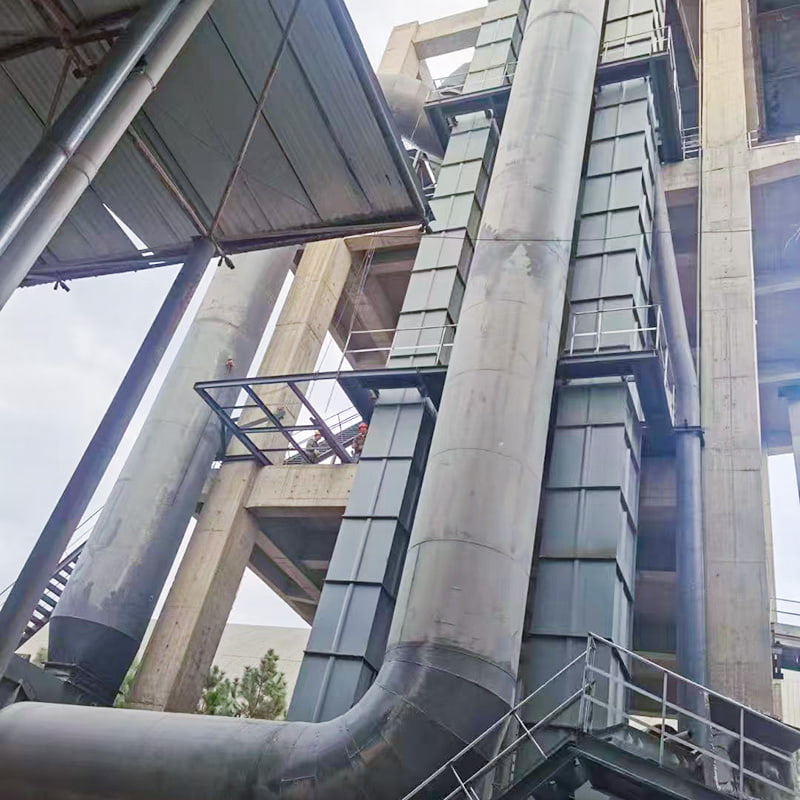

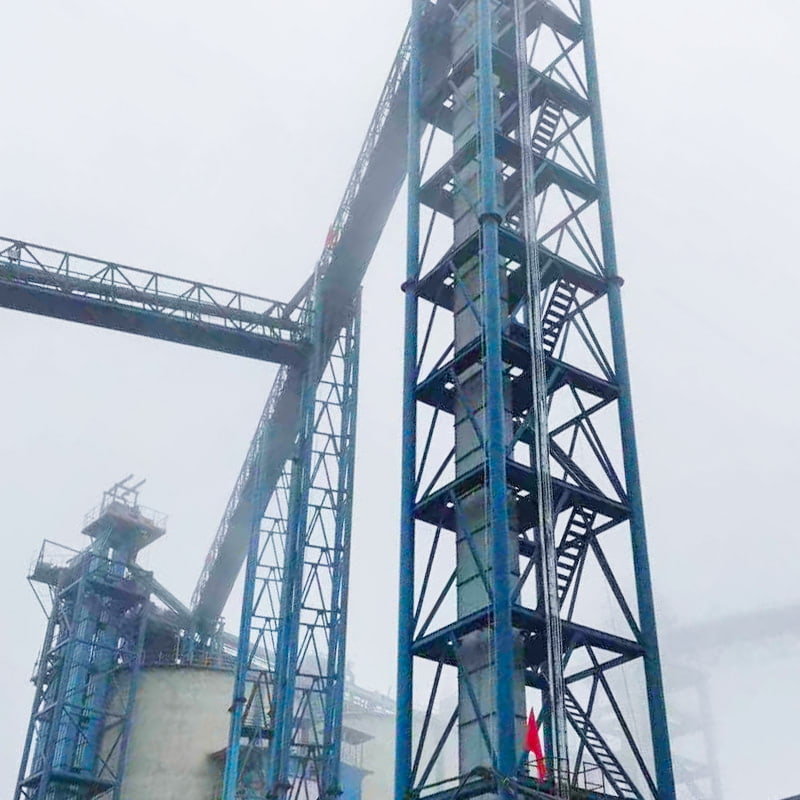

Lopatkový elevátor NSE s plochým řetězem

Korečkové elevátory řady NSE s deskovým řetězem se dodávají ve více než tuctu základních modelů: NSE100 až NSE1900, se zvedací kapacitou od 100 m³/h do 1900 m³/h. Každý model má jinou rychlost zdvihu a tvar zásobníku (typ D, typ A a typ L) v závislosti na dopravovaném materiálu. Maximální rychlost zdvihu je ≤71 m/min a maximální výška zdvihu je 65 m. Můžeme také navrhnout rozšířené modely s kapacitami mezi výše uvedenými modely na základě požadavků uživatele.

Vlastnosti

● Velká dopravní kapacita

Tato řada výtahů nabízí nejvyšší přepravní kapacitu mezi výtahy podobných rozměrů průřezu, s kapacitou zdvihu 100-1900 m³/h.

● Široký rozsah zdvihu

Tento typ výtahu má minimální požadavky na typ materiálu a vlastnosti. Dokáže zvednout nejen běžné práškové a zrnité materiály, ale také abrazivní materiály. Požadovaná teplota materiálu je ≤200°C.

● Nízký výkon pohonu

Tento elevátor využívá přítokové plnění, indukční vypouštění a hustě zaplněné velkokapacitní uspořádání násypky. To eliminuje zpětný tok a nabírání během zvedání materiálu, což má za následek nízký jalový výkon a přibližně 30% úsporu energie ve srovnání s řetězovými elevátory.

● Dlouhá životnost

Elevátor využívá přítokové plnění, což eliminuje potřebu nabírání lopaty a zajišťuje životnost násypky. Při běžném používání má řetěz dopravníku životnost více než tři roky.

● Vysoká provozní spolehlivost

Pokročilé konstrukční principy a metody zpracování zajišťují spolehlivost celé jednotky, usnadňují provoz a údržbu, s minimálním počtem opotřebitelných dílů a bezporuchovou dobou přesahující 20 000 hodin.

● Strukturální součásti/provozní součásti

Skládá se z násypky a pouzdrového válečkového řetězu.

● Pohonná jednotka

Skládá se z hlavního reduktoru, hydraulické spojky, hlavního motoru a pomocného redukčního motoru. Pohonná jednotka může být instalována v levé nebo pravé poloze.
Instalace na levé straně: Pohonná jednotka je umístěna na levé straně skříně, čelem ke vstupu krmiva.
Pravostranná instalace: Pohonná jednotka je umístěna na pravé straně skříně, čelem ke vstupu krmiva.

● Hlavní jednotka

Skládá se z horního krytu, horního krytu a sestavy hlavového hřídele.
Střední skříň: K dispozici s podpůrnou mezisekcí spojenou s horním pouzdrem, střední částí s revizními dvířky, standardní mezisekcí (výška 2,5 m) a zakázkovou mezisekcí s výškou 1 m a 1,5 m. Tyto sekce lze nastavit do různých výšek v krocích po 0,5 m pomocí kladkostroje.

●Ocasní jednotka

Skládá se ze spodního krytu, přívodu, sestavy ocasní hřídele a napínacího zařízení (volitelně vybaveno hladinoměrem a spínačem detekce rychlosti).
