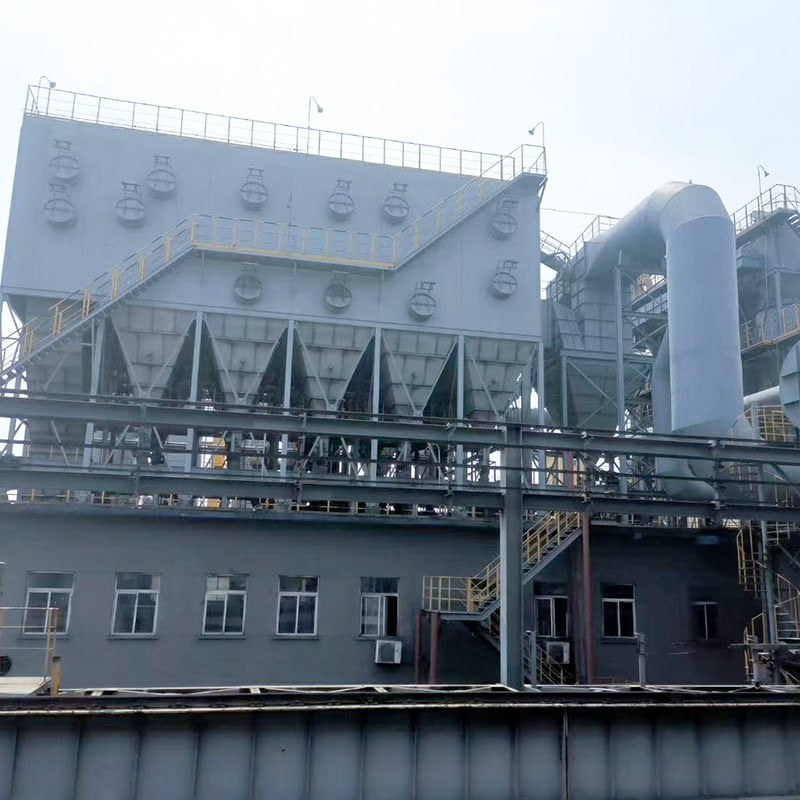

Uhelný mlýn Nevýbušný pytlový sběrač prachu

Uhelný mlýn řady TQM(M) Vlastnosti sběrače prachu vakového typu s ochranou proti explozi
● Unikátní nevýbušné zařízení zcela eliminuje potenciální riziko výbuchu způsobeného odprašovacími médii;
● Offline čištění prachu eliminuje sekundární tvorbu prachu a poskytuje vynikající výsledky čištění;
● Samosvorné těsnění filtračního sáčku zajišťuje vynikající utěsnění a vysokou účinnost odstraňování prachu;
● Konstrukce typu Airbox minimalizuje odpor a usnadňuje kontrolu a výměnu filtračních vaků;
● Plně automatické ovládání pro snadné ovládání a vysokou spolehlivost.

Struktura a princip fungování uhelného mlýna TQMM s nevýbušným sáčkem na sběr prachu

Nevýbušný sběrač prachu vzduchového boxu řady TQMM sestává především ze základní ocelové konstrukce, zásobníku popela, horního krytu, krytu, vstupu a výstupu vzduchu, filtračních sáčků, čisticího zařízení a elektrického ovládání. V závislosti na aktuální situaci mohou být na vnější stěnu násypky instalována zařízení na odstraňování popela, jako je silovibrátor, hvězdicový ventil na vypouštění popela nebo šnekový dopravník na výstup z násypky.
1. Princip filtrace
Vzduch s obsahem prachu vstupuje do vstupu vzduchu a prochází násypkou. Velké prachové částice se oddělují setrvačností a gravitací a padají přímo na dno násypky. Po průchodu násypkou vstupuje prachem naplněný vzduch do filtrační oblasti filtračního vaku ve středním krytu. Vzduch prochází filtračními sáčky a zachycuje prach na jejich vnějším povrchu. Vyčištěný vzduch vstupuje do horního pouzdra otvorem vaku a je vypouštěn výstupem vzduchu.
2. Princip čištění
S prodlužující se dobou filtrace se vrstva prachu na filtračních sáčcích hromadí, čímž se zvyšuje odolnost zařízení na odstraňování prachu. Když odpor dosáhne nastavené hodnoty, čistící zařízení zahájí čištění. Nejprve se uzavře zdvihací ventil v komoře a uzavře proud filtrovaného vzduchu. Poté se otevře solenoidový pulzní ventil, který umožní stlačenému vzduchu rychle expandovat v horní komoře a proudit do filtračních vaků, což způsobí jejich expanzi, deformaci a vibrace. Reverzní proud vzduchu pak smete prach ulpívající na vnějších površích sáčků, odstraňuje je a umožňuje, aby spadly do zásobníku popela. Po dokončení čištění se elektromagnetický pulzní ventil uzavře, zvedací ventil se otevře a v komoře se obnoví filtrování. Každá komora se čistí postupně, přičemž jeden čisticí cyklus se skládá z prvního čištění jedné komory a následujícího.
3. Sběr prachu
Prach zachycený filtrací a čištěním padá do násypky popela a je pak vypouštěn výstupem z násypky.
4. Princip činnosti nevýbušného zařízení
Primární znečišťující látkou ve výfukových plynech mlýna je jemnozrnné uhlí. Při vystavení jiskrám nebo když teplota stoupne na bod vzplanutí směsi uhlí a vzduchu, může plyn explodovat. Za normálních okolností je nevýbušný ventil uzavřen silou závaží a princip páky přitlačuje ventilovou desku určitou silou k rámu ventilu, což zajišťuje dobrý vzduchový uzávěr během normálního provozu. Když dojde k výbuchu BAO, tlak vzduchu ve sběrači prachu prudce stoupne, což způsobí, že ventilová deska vyvine tah směrem ven. Když tento tah překoná váhu závaží, ventil se otevře, což umožní vypuštění plynu BAO z komory, čímž je chráněn sběrač prachu, okolní zařízení a personál.

Vlastnosti nevýbušného vakuového sběrače prachu TQMM Coal Mill

1. Vhodné pro odstraňování prachu s vysokou koncentrací. Maximální vstupní koncentrace může dosáhnout 1 000 g/Nm³, což eliminuje potřebu dalšího zařízení pro sběr prachu, jako je cyklonový sběrač prachu. Může být použit přímo jako konečné zařízení pro odstraňování prachu.

2. Offline technologie čištění využívá komorové zpětné proplachování pulzním čištěním, které eliminuje sekundární zpětné strhávání prachu a jev „zpětné adsorpce“ spojený s online čištěním při zachování normálního a nepřetržitého provozu zařízení. To zlepšuje účinnost čištění a prodlužuje životnost filtračních sáčků.

3. Samosvorné těsnění filtračního sáčku zlepšuje utěsnění mezi zařízením a filtračními sáčky a zlepšuje účinnost odstraňování prachu.

4. Zařízení využívá konstrukci vzduchové komory, která minimalizuje místní opotřebení a eliminuje nepohodlí spojené s kontrolou a výměnou filtračních vaků.

5. Elektromagnetický pulzní ventil využívá dvoumembránovou strukturu, která nabízí citlivé ovládání, vysokou účinnost a dlouhou životnost.

6. Jedinečné zařízení odolné proti výbuchu uhelného mlýna s prachovým filtrem účinně eliminuje bezpečnostní rizika spojená s výbuchy v médiu pro odstraňování prachu.
