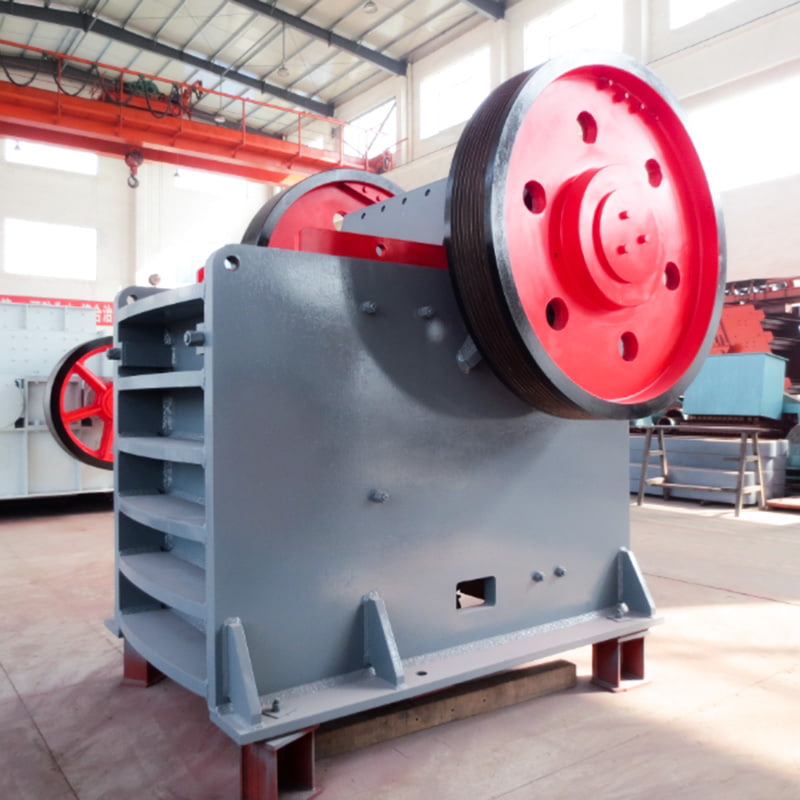

Čelisťový drtič PE / PEX

Aplikace

Řada PE se používá pro hrubé drcení různých rud a hornin, řada PEX pak pro sekundární a terciární drcení.

Představení produktu

Čelisťové drtiče PE / PEX jsou velké, směsně oscilační drtící zařízení primárně určené pro drcení středně tvrdých rud a hornin s pevností v tlaku do 250 MPa. Vyznačují se vysokým poměrem drcení, vysokým výkonem, jednotnou velikostí produktu, spolehlivým provozem, snadnou údržbou a nízkými provozními náklady. Jsou široce používány v celé řadě průmyslových odvětví, včetně hornictví, hutnictví, stavebnictví, dálnic, železnic, ochrany vod a chemického průmyslu. Řada PE se používá pro hrubé drcení různých rud a hornin, řada PEX pak pro sekundární a terciární drcení.

Vynikající výhody
● Vysoká efektivita výroby, vysoký poměr drcení, jednotná velikost částic produktu, nízká spotřeba energie, nízká hlučnost a nízká prašnost
● Zařízení pro nastavení vypouštěcího otvoru typu těsnění je spolehlivé a pohodlné, s širokým rozsahem nastavení, což zvyšuje flexibilitu zařízení
● Čelisti jsou vyrobeny z vysokopevnostní manganové oceli, odlévané v jediné operaci, nabízí odolnost proti opotřebení, tlakovou odolnost a dlouhou životnost
● Jednoduchá konstrukce, spolehlivý provoz, nízké provozní náklady, bezpečný a spolehlivý systém mazání a snadná výměna součástí

Princip fungování
Čelisťové drtiče PE / PEX jsou poháněny elektromotorem. Řemenový pohon pohání excentrický hřídel, což způsobuje, že se pohyblivá čelist vratně pohybuje po předem stanovené trajektorii. Tím se drtí materiál vstupující do drtící komory, která se skládá z pevné čelisťové desky, pohyblivé čelisťové desky a bočních ochranných plechů. Hotový materiál je vypouštěn spodním vypouštěcím otvorem. Tato řada čelisťových drtičů využívá drcení typu ohybového vytlačování. Motor pohání řemen a řemenici k pohybu pohyblivé čelisti nahoru a dolů přes excentrický hřídel. Když se pohyblivá čelist zvedne, úhel mezi kloubovou deskou a pohyblivou čelistí se zvětší, čímž se pohyblivá deska čelisti přitlačí blíže k desce pevné čelisti. Současně je materiál vystaven mnohonásobnému drcení, jako je mačkání, štípání a ohýbání. Když pohyblivá čelist klesá, úhel mezi kloubovou deskou a pohyblivou čelistí se zmenšuje a pohyblivá deska čelistí opouští pevnou čelisťovou desku působením táhla a pružiny. V této době je drcený materiál vypouštěn ze spodního otvoru drtící komory. Jak se motor nepřetržitě otáčí, pohyblivá čelist drtiče provádí periodické drcení a vyprazdňování, čímž se realizuje sériová výroba.
