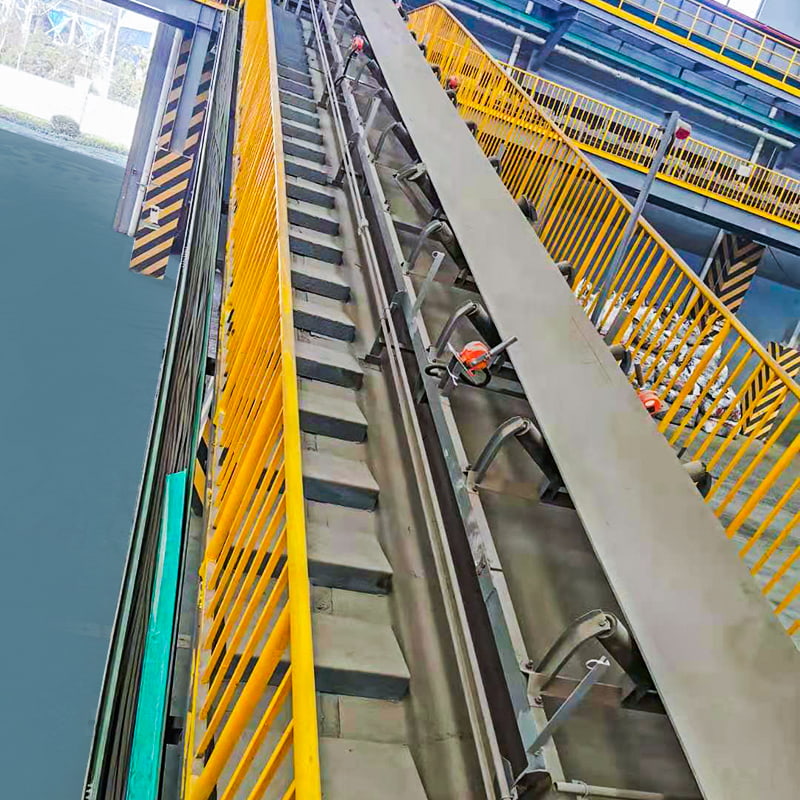

A TD pásový dopravník je standardizovaný pásový dopravník s pevným žlabem navržený podle čínské specifikace řady TD (general-purpose), široce používaný pro přepravu sypkých materiálů o hustotě pod 2,5 t/m³ v průmyslových odvětvích od uhlí a hutnictví až po stavební materiály a chemikálie. Celostátní sčítání hromadného přepravovaného materiálu v roce 2025 provedené Čínskou asociací těžkého strojírenství (CHMIA) uvádí, že TD pásový dopravník modely tvoří více než 52 % všech instalovaných průmyslových pásových dopravníků v domácích závodech a ročně zpracovávají odhadem 14 miliard metrických tun materiálu. Jeho modulární konstrukce, skládající se ze standardních napínacích kladek, hnacích kladek a látkového řemene, to dělá TD pásový dopravník výchozí volba pro manipulaci s materiálem v elektrárnách, cementárnách a úpravnách uhlí.

Co je pásový dopravník TD a jak se liší od běžných žlabových dopravníků

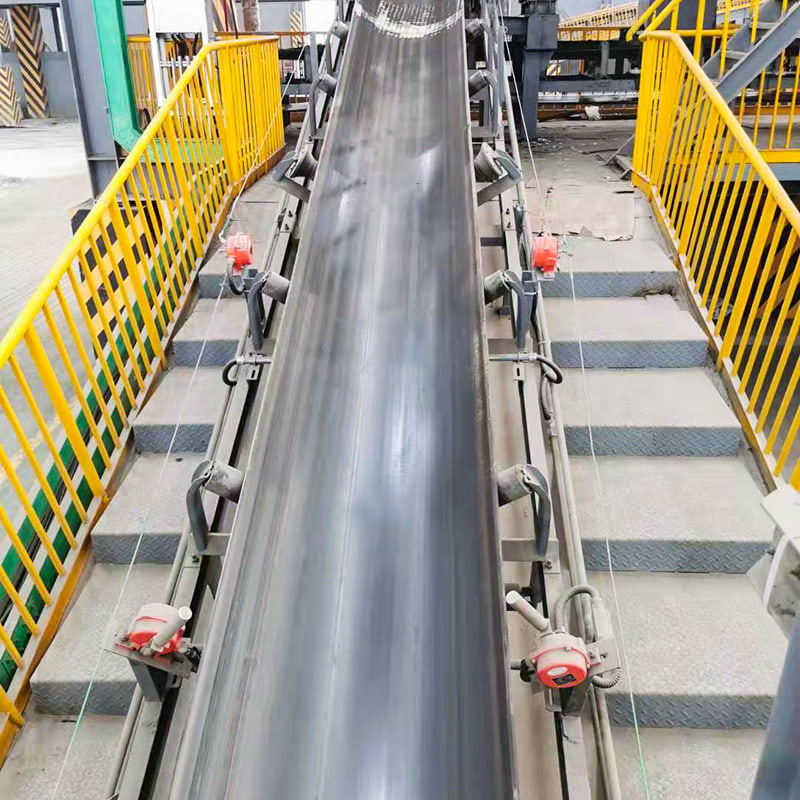

Pásový dopravník TD se řídí celonárodně standardizovaným konstrukčním kódem (dříve TD75, nyní aktualizovaný), který definuje vztah mezi šířkou pásu, průměrem napínacího kola, roztečí válečků a hnací silou, což umožňuje zaměnitelnost dílů v tisících instalací. Na rozdíl od zakázkově konstruovaných pozemních dopravníků, a TD pásový dopravník je sestaven z předem vypočítaných komponent, což zkrátilo dobu návrhu o 60 % a snížilo náklady na zásoby náhradních dílů o 40 % podle studie nákupu z roku 2024 od China Coal Technology Group. Řada TD specifikuje šířky pásů od 500 mm do 1 400 mm, se standardizovanými úhly žlabu 20°, 30° nebo 35° a délkami dopravníků obvykle až 300 m na jeden pás, i když lze kombinovat více pásů. Díky své jednoduchosti a dostupnosti dílů TD pásový dopravník nejreplikovanější systém manipulace s volně loženým zbožím v pevninské Číně a napříč projekty pásové a silniční infrastruktury.

Základní konstrukční součásti pásového dopravníku TD

Pásový dopravník TD se skládá ze šesti standardizovaných modulů: pohonné jednotky, přední a zadní kladky, žlabových kladek, vratných kladek, napínacího zařízení a samotného dopravníkového pásu. Audit spolehlivosti z roku 2025 provedený Centrem technologie hromadné přepravy zjistil, že 87 % všech TD pásový dopravník prostoje byly vysledovatelné pouze u tří komponent: zadření ložisek napínacího kola, selhání spoje řemenu a nedostatečné napnutí. Pochopení těchto součástí je nezbytné pro udržení vysoké doby provozuschopnosti pásový dopravník .

• Pohonná jednotka: Typicky elektrický motor spojený s reduktorem se spirálovým ozubením s paralelním hřídelem. Pohonná jednotka o výkonu 37 kW na a TD pásový dopravník o šířce 1 000 mm poskytuje rychlost pásu 1,6 m/s a jmenovitou kapacitu 400 t/h pro uhlí.
• Protahování napínacích kladek: Sady tříválcových napínacích kladek o průměru 89 mm, 108 mm nebo 133 mm v závislosti na šířce pásu. Standardní rozteč napínacích kladek na nosné straně je 1,2 m, což omezuje prověšení pásu pod 2 % při jmenovitém zatížení.
• Kladky: Hnací řemenice je pogumována s diamantovým vzorem nebo vzorem rybí kosti, aby se zvýšil koeficient tření na 0,35–0,40. Ocasní kladky jsou často korunované, aby se usnadnilo sledování pásu.
• Nakládací zařízení: U kratších TD dopravníků pod 60 m se používá šnekové navíjení, u delších jednotek se doporučuje samospád. Správně nastavené navíjení udržuje napětí pásu mezi 1,0–1,5 kN na vrstvu kostry pásu.
• Pás: Vícevrstvý textilní pás, typicky EP (polyester-nylon) se 3–6 vrstvami, poskytuje pevnost v tahu 200–630 N/mm. Tloušťka horního krytu 3–6 mm a spodního krytu 1,5–3 mm se volí podle abrazivity materiálu.

Parametry výběru pásového dopravníku TD: Šířka pásu, rychlost a kapacita

Výběr pásového dopravníku TD zahrnuje přizpůsobení šířky a rychlosti pásu požadované tonáži a velikosti kusu materiálu, přičemž níže uvedená tabulka poskytuje standardní konstrukční kapacity pro úhel žlabu 30° a hustotu materiálu 1,0 t/m³. Skutečná kapacita se úměrně mění s objemovou hmotností. Příručka pro výběr CHMIA 2025 uvádí, že na každé zvýšení rychlosti pásu o 0,5 m/s v povoleném rozsahu TD pásový dopravník získává 15–20% propustnost bez další šířky pásu, pokud materiál nevytváří nadměrnou prašnost.

Standardní parametry výběru pro modely pásových dopravníků TD s úhlem žlabu 30° a hustotou materiálu 1,0 t/m³ (Zdroj: CHMIA TD Conveyor Design Manual 2025)

Aplikace pásových dopravníků TD v klíčových odvětvích těžkého průmyslu

Pásový dopravník TD je standardním řešením přepravy volně loženého materiálu v úpravnách uhlí, cementárnách, ocelárnách, elektrárnách a chemických zpracovatelských zařízeních, z nichž každý má specifické požadavky na kryt pásu a napínací kladku. Zmapována sektorová analýza Čínské federace stavebních materiálů z roku 2025 TD pásový dopravník instalací napříč průmyslovými odvětvími a zjistili, že samotný metalurgický sektor provozuje v průměru 18 km TD dopravníků na integrovanou ocelárnu. Následující seznam rozděluje použití podle odvětví.

• Těžba a příprava uhlí: TD pásový dopravníks s ohnivzdornými a antistatickými pásy přepravujte surové uhlí, meziprodukty a čisté uhlí. Běžné jsou délky dopravníků 80–200 m, s kapacitou až 1 200 t/h na pásu 1 200 mm.
• metalurgie: Sintrové, koksové a železné pelety se přepravují při okolní teplotě do 120 °C, což vyžaduje tepelně odolné kryty. Nárazové vodicí kladky v nakládacích bodech absorbují otřesy 50–100 mm hrudek, čímž snižují poškození řemene o 45 % ve srovnání se standardními kladkami.
• Výroba elektřiny: Využití elektráren TD pásový dopravníks propojit uhelný dvůr, drtírnu a kotelní bunkry. Jednotka o výkonu 600 MW obvykle závisí na 6–10 TD dopravnících, z nichž každý má vyklápěcí vůz pro distribuci uhlí podél řady bunkrů.
• Stavební materiály: V cementárnách, TD pásový dopravníks manipulujte s vápencem, sádrou a slínkem. Krycí pryž s vysokou odolností proti oděru (DIN ztráta oděru pod 120 mm³) prodlužuje životnost řemenu na více než 5 let i přes ostrý, hranatý materiál.
• Chemikálie: Závody na výrobu hnojiv a zařízení na výrobu sody vybírají kryty pásů odolné proti oleji a chemikáliím. Uzavřený TD pásový dopravník galerie se systémy sběru prachu omezují expozici na pracovišti pod 2 mg/m³.
• Stroje a slévárny: Krátké TD dopravníky přepravují slévárenský písek a odlitky. Modulární konstrukce umožňuje rychlou výměnu řemene při změnách směn a minimalizuje přerušení výroby.

Porovnání pásových dopravníků TD s DTII a trubkovými dopravníky

Pásový dopravník TD je lehčí, jednodušší a nákladově efektivnější než řada DTII na krátké až střední vzdálenosti, zatímco potrubní dopravníky řeší ochranu životního prostředí, ale s dvojnásobnými investičními náklady. Analýza nákladů a výkonu z roku 2025 provedená Výborem pro standardizaci dopravních zařízení poskytla srovnávací údaje uvedené níže a pomohla inženýrům vybrat ten správný pásový dopravník typu.

Srovnávací přehled pásového dopravníku TD, dopravníku DTII a potrubního dopravníku pro průmyslovou manipulaci se sypkým materiálem

Požadavky na instalaci a uvedení do provozu pro pásový dopravník TD

Správná instalace pásového dopravníku TD vyžaduje přesné vyrovnání hlavových a zadních kladek v rozmezí 0,5 mm na metr délky dopravníku a vyrovnání všech rámů napínacích kladek, aby se zabránilo vybočení pásu a poškození hran. Zpráva o kvalitě instalace dopravníku z roku 2024 od China Construction Machinery Academy zjistila, že 68 % předčasných poruch hran řemenu na nových TD pásový dopravníks byly vysledovány k nesprávně zarovnaným držákům napínacích kladek, které vytvořily boční sílu přesahující 200 N. Sekvence uvádění do provozu zahrnuje 4hodinový běh naprázdno, po kterém následuje běh se zátěží, aby se zkontrolovala stabilita sledování a odběr proudu motoru do 10 % jmenovitého plného zatížení.

Plán údržby a běžné režimy poruch pásových dopravníků TD

Implementace strukturovaného plánu údržby – každodenní inspekce sledování pásu, týdenní kontroly rotace napínacího kola a čtvrtletní testy integrity spoje – prodlužuje životnost pásového dopravníku TD ze základní linie 6 let na více než 12 let. Index spolehlivosti zařízení závodu 2025 ukazuje, že a TD pásový dopravník provoz v uhelném dvoře s řádnou údržbou dosáhl střední doby mezi poruchami 4 200 hodin ve srovnání s 1 800 hodinami u jednotek pouze s reaktivní údržbou. Níže jsou uvedeny nejběžnější režimy selhání.

• Zadření vodícího ložiska: Znečištěné mazivo způsobuje 55 % poruch napínacího kola. Domazávání utěsněných vodicích kol každých 2 000 provozních hodin mazivem na bázi lithia snižuje poruchovost o 70 %.
• Špatné vedení pásu: Posun pouze o 2 % šířky pásu mimo střed urychluje opotřebení krytu 3krát. Laserové vyrovnání řemenic dvakrát ročně udržuje odchylku sledování pod 10 mm.
• Oddělení spojů: Vulkanizované spoje na tkanině TD pásový dopravník pás si zachová 85 % původní pevnosti pásu, zatímco mechanické spoje klesnou na 65 %. Každoroční testování magnetického toku odhalí předčasné poškození spojovacího kabelu.

Často kladené otázky o pásových dopravnících TD

Jaká je maximální velikost kusu, kterou pásový dopravník TD zvládne?

U pásového dopravníku TD je maximální velikost kusu omezena na jednu třetinu šířky pásu pro materiál různé velikosti a na jednu pětinu pro kusy stejné velikosti, což znamená, že pás 1 000 mm pojme maximální kus 300 mm. Překročení tohoto poměru způsobuje nestabilitu pásu v místě zatížení a zvyšuje poškození nárazem. Konstrukční standard TD výslovně zahrnuje toto pravidlo o velikosti hrudky, které chrání kostru před proražením.

Lze pásový dopravník TD upgradovat na vyšší kapacitu?

Ano, mnoho pásových dopravníků TD lze upgradovat zvýšením rychlosti pásu pomocí VFD nebo přechodem na sadu napínacích kladek s hlubším žlabem za předpokladu, že konstrukční rám a hnací motor jsou dimenzovány tak, aby zvládly dodatečné zatížení. Případová studie modernizace z roku 2024 v cementárně ukázala, že zvýšení rychlosti pásu z 1,6 m/s na 2,0 m/s na šířce 800 mm TD pásový dopravník zvýšená kapacita z 278 t/h na 348 t/h bez úpravy šířky pásu.

Je pásový dopravník TD vhodný pro šikmou dopravu?

Standardní pásový dopravník TD bezpečně zvládá sklony až do 18° pro suché sypké materiály a až 20° s pásy ve tvaru V pro materiály jako drcený kámen nebo uhlí. Nad 20° se zpětný chod materiálu stává významným a místo něj se doporučuje kapesní pásový nebo boční dopravník.

The TD pásový dopravník zůstává tahounem průmyslové manipulace s materiálem v odvětvích uhlí, metalurgie, energetiky, cementu, chemikálií a strojírenství díky svému standardizovanému designu, osvědčené spolehlivosti a nízkým celkovým nákladům na vlastnictví. Údaje z tisíců instalací potvrzují, že přizpůsobení modelu TD materiálu a zatížení, dodržování přísných montážních tolerancí a provádění disciplinované rutiny údržby přináší desítky let nepřerušované hromadné přepravy. S rozšiřováním kapacit závodů řada TD nadále poskytuje škálovatelný základ pro systémy pásových dopravníků, které jsou schopny udržet globální těžký průmysl v pohybu.
